A-6100 A-6103氧化锌避雷器泄漏电流分析仪

AI-6100 A-6103用于氧化锌避雷器(MOA)泄漏电流的测量分析,主要目的是测量MOA的阻性电流,由此判断MOA受潮和老化程度。AI-6100即可用于现场带电测量,也可用于试验室做出厂和验收试验。AI-6100 A-6103操作简单,测量数据丰富。仪器还配有可充电电池、日历时钟、微型打印机,能存储100次测量数据并能将数据传送到计算机处理。

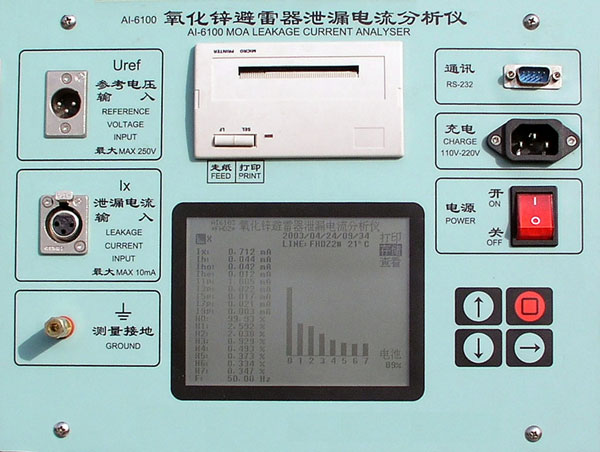

AI-6100系列分AI-6100和AI-6103两个产品:AI-6100面板图AI-6103面板图
  • AI-6100同时具有两种功能:
  • 1、采用PT二次电压做参考(二次法)测量阻性电流。这是目前精确度最好的方法。国内使用最多的仪器大都采用这种原理。
  • 2、采用电场强度信号做参考(感应板法)。用一个安放在B相MOA底座的感应板提供母线电压的相位信息,以分解阻性电流。带电测量时,这种方法的测量精度接近二次法,且操作安全、方便、快速。
  • AI-6103的新增功能和改进之处:
  • 1、谐波分析法(谐波法)。仪器对MOA电流信号进行高达399次的谐波分析,可作为判断MOA性能的一个辅助方法。
  • 2.6103液晶显示屏幕为半背光,阳光下显示更清晰.可设置黑底/白字和白底/黑字两种显示方式。
  • 3、相应的改动了显示菜单及操作,可设置简化/复杂两种菜单模式。

主要特点

  • 1、一台仪器包含几种成熟的测量方法,精度高、功能强大。首先提出的测量阻性电流基波方法已被广泛采用,测量数据有通用性,可与MOA出厂数据对比。
  • 2、使用非常简便,采用感应板法测量一组MOA只需要几分钟。
  • 3、所有测量均符合规范的电工理论,仪器性能可以实验室验证和校准。
  • 4、全数字波形处理软件,包括1024点快速傅立叶变换,复数运算等,配合高速微处理器,实现精确稳定地测量。
  • 5、输入信号在仪器内部经过线性光电隔离后测量,消除传统设计采用磁环隔离容易受磁场干扰的缺点。
  • 6、带背光的大屏幕液晶显示器,白天夜间均能清晰观察。可观察全部数据,也可以观察主要数据。4个操作按键,菜单简单,使用方便。
订购指南
编号 品名 主要技术指标 含税单价(元)
113278 A-6100氧化锌避雷器泄漏电流分析仪 总泄漏电流测量范围:0~10mA有效值,50Hz / 60Hz
总泄漏电流测量准确度:±(读数×5%+5uA)
电流通道输入电阻:≤2Ω
阻性电流测量准确度(不含相间干扰
基波:±(读数×5%+5uA)
谐波:±(读数×10%+10uA)
参考电压输入范围:25V~250V有效值,50Hz / 60Hz
参考电压测量准确度:±(读数×5%+0.5V)
参考电压谐波测量准确度:±(读数×10%)
参考电压通道输入电阻:≥300kΩ
电场强度输入范围:30kV/m~300kV/m
电场强度测量准确度:±(读数×10%)
电场谐波测量准确度:±(读数×10%)
内部电池工作时间:6小时连续
充电电源:100V ~ 250V,50Hz / 60Hz
充电时间:约6小时
仪器体积:35cm(长)×28cm(宽)×18cm(高)
仪器重量:5kg (不含电缆箱)

113280 A-6103氧化锌避雷器泄漏电流分析仪
